使用范围及用途 合金铸铁平面滑动闸门是水工建筑物中各种过水孔道上的控制设备，广泛应用于水利水电、市政建设、给水排水等工程的止水。它是用来开启和封闭放水孔道的，利用它的启闭便可起到控制水位，调节流量等作用。

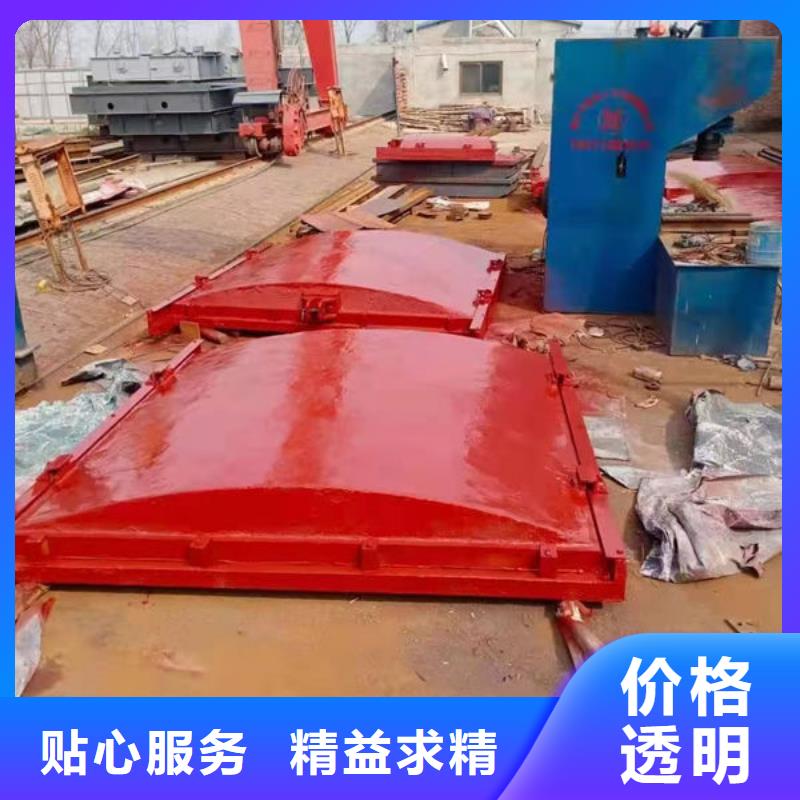

@结构及特点 合金铸铁平面滑动闸门由闸板、闸框、止水条、挡板、闭紧楔块等部件组成。按闸门的结构形式可分为：平面平板式和平面拱形式，亦可分为整体式和组装式两种。 闸门在启闭机的作用（手动或电动）下，使闸板在闸框的滑道中上、下运动，实现开放和关闭过水孔口，闭紧楔块可使止水结合面有效贴合，以保证止水效果，实现良好的止水目的。
@规格及技术参数 1. 型号说明 HZ J -----口×口 HZ------铸铁闸门 F ------方形 J ------矩形 Y ------圆形 t------镶铜 口×口------闸门洞口尺寸：宽度×高度（mm） 2. 规格及基本参数详见附图
整扇闸门的滑道承压面在同一平面内，其平面度误差≤1mm。 b． 滑道承压面与止水座基准面的平行度误差≤5mm。 c． 吊耳孔的纵横向中心线距离的允许偏差为±0.5mm； d． 吊耳孔应保持各自同心，其倾斜度应不大于1/2500。 2.3螺杆启闭机的安装 （1）螺杆启闭机为成品 （2）我公司将按照设计图纸及厂家指导，直接安装，安装的要求和安装允许的偏差应遵照《水利水电工程启闭机制造、安装和验收规范》（DL/T5019-94）中的有关条款规定。安装好的启闭机附属设备、附件等各项性能应符合设计要求。 （3）焊缝焊接工艺措施 说明：a.本工程闸门所有部件为铸铁材料，连接均采用穿销、螺栓及高强螺栓，无特殊焊接工艺。b.多数焊接均为与预留插筋焊接起稳固作用。 焊接设备及焊材 手工弧焊焊接设备采用交流焊机BX-500。焊接设备及有关设施由专人负责管理，并由专业人员定期进行维护、保养及检修。 焊材 焊材的规格、型号和其它技术要求符合招标文件及有关技术文件规定，与母材相应，评定合格并经监理工程师审批后方可用于焊接。 焊接工艺要求 焊接环境出现下例情况时，采用有效措施后才可施焊：
风速：大于8m/s； 相对湿度大于90%； 环境温度低于-5度； 雨天和雪天的露天施焊； 每条焊缝应一次连续焊完，当因故中断焊接时，采取防裂措施。在重新焊接前，将表面清理干净，确认无裂纹后，方可按原工艺继续施焊。 焊接完毕，焊工应进行自查。由焊接记录人员进行编号记录，并由焊工在记录上签字。@
吊耳可与门板整体铸造或用螺栓(螺钉)与门板连接。
表 2 mm 闸门孔口规格 板厚 ≤700 ≥6 >700-1100 ≥8 > 1100-2000 ≥12 > 2000-3000 ≥14 注:矩形闸门的密封座厚度以闸孔的长边尺寸为准。 吊块螺母与门板的连接结构，应能防止吊块在门板的螺母匣中转动，对于明杆式闸门，吊块螺母为普通螺纹，可用销或螺钉固定，对于暗杆式闸门，吊块螺母为梯形螺纹，与传动螺杆互为螺旋副。 传动螺杆 传动用螺杆应按 工作开启和关闭力设计，其拉伸、压缩和剪切强度的系数不小于5，螺杆的柔度不大于200。 楔紧装置 在闸门二侧必须设置可调节的楔紧装置。楔紧副(如楔块与楔块、楔块与偏心销等)两楔紧面的表面粗糙度不大于3.2 μm。 楔紧件用螺钉(螺柱)分别固定在门板及门框上。 销轴与螺钉、螺栓等紧固件 所有装配螺钉、螺栓、螺母、地脚螺栓和销轴等应按 开启和关闭力设计，其拉伸、压缩和剪切强度的系数应不小于5。
LQ型螺杆式启闭机 使用说明书
一、特点： (1)本机为手电两用启闭机，配有电动装置，并配备摇把两个，供手动使 用。 (2)本机采用蜗轮、蜗杆变速，螺母旋转，使螺杆做上下运动，带动闸门 启闭。 (3)可根据用户要求，设磁力锁装置，以防他人开启。 (4)螺杆长度可按用户工程要求长度生产，双吊点启闭机按用户要求设计 而定。 二、安装调试： （1）螺杆在出厂前以涂润滑油，调试时可暂不涂润滑油，调试完毕后螺杆 要根据情况及时涂润滑油，以次减轻磨损和防止锈蚀。
